Death of zen amplifier di desain oleh Rod Elliot, amplifier ini adalah amplifier kelas A dengan desain yang sangat sederhana namun memiliki sound quality yg baik. Death of zen amplifier dirancang oleh Elliot sebagai tandingan dari zen amplifier yang terkenal hasil rancangan Nelson Pass. Berbeda dengan rancangan dari Zen amplifier yang menggunakan mosfet sebagai komponen aktif utama, death of zen menggunakan konsep anti mosfet amplifier seperti rancangan Elliot lainnya. Karena tidak menggunakan mosfet alias hanya menggunakan transistor bipolar, ketersediaan komponen untuk membuat amplifier ini sangat mudah didapatkan. Saya tidak akan banyak membahasa bagaimana konsep amplifier kelas A ini, karena artikel lengkap dapat anda lihat di http://sound.westhost.com/project36.htm . Disini saya coba paparkan Death of zen amplifier yang telah saya buat.
Hal utama dalam merakit amplifier ini ada pemilihan komponen:
1. Transistor
Disini saya menggunakan transistor 2N3055 Motorola hasil cabutan, terima kasih buat teman saya Sofian yang mencarikan transistor tersebut untuk proyek ini. Terlihat bahwa dimensi transistor 2N3055 ini agak berbeda dengan buatan Malaysia yang saat ini banyak dipasaran. Kaki-kaki dari transistor tersebut berwarna emas, dan lebih pipih. Untuk tipe transistor lainnya saya gunakan transistor baru yang pernah saya beli sebelumnya dan berkualitas baik.

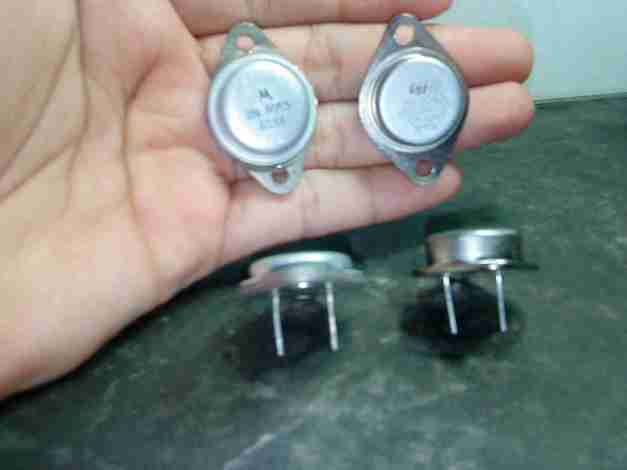

Transistor 2N3055 (sebelah kiri Motorolla, kanan ST Malaysia)
2. Resistor
Resistor yang saya gunakan semuanya berbahan metal film dengan toleransi yang lebih kecil dan berdesah rendah. Untuk variabel resistor yang digunakan adalah tipe multiturn yang berkualitas baik.
3.Input/kopel Kapasitor
Input kapasitor dalam DOZ amplifier ini merupakan bagian cukup penting, dan menentukan bagi sound quality. Disini saya menggunakan kapasitor polyester cabutan dari alat elektronik bekas. Bagus tidaknya komponen tsb sudah saya ukur menggunakan multitester Digital yg memiliki fasilitas pengukuran kapasitor seperti Fluxe 12 atau Sanwa CD800E.

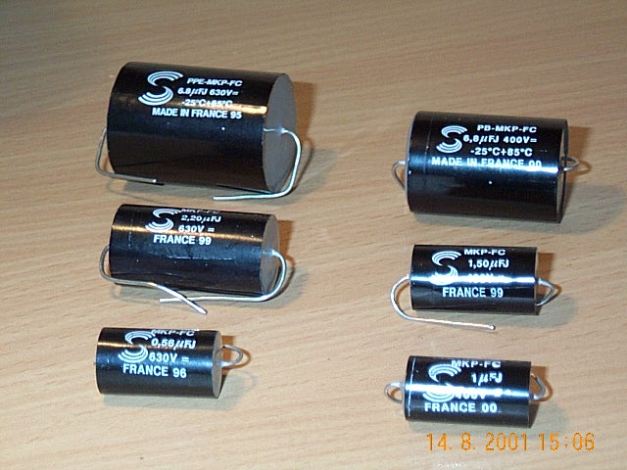

*Update mei 2009, saya mengganti input kapasitor dgn MKP merk Solen 1uF
4.Kapasitor Bank
Hal yang cukup krusial dari penguat kelas A adalah power supply, karena arus yang besar dan kontinyu akan terus disedot oleh amplifier tersebut. Semakin besar daya amplifier tersebut maka power supply yang dibutuhkan semakin mahal. Perbandingan daya output amplifier yang ideal untuk amplifier kelas A adalah 1:5 . Artinya untuk penguat 20WRMS, dibutuhkan power supply 100W. Untuk memenuhi kebutuhan tersebut diperlukan kapasitor bank yang besar dan trafo yang bermutu tinggi. Kapasitor bank untuk proyek ini adalah sekitar 40.000uF/50V dan lebih besar lagi lebih baik. Berhati-hatilah dalam memilih kapasitor karena banyak sekali kapasitor berkualitas buruk dijual disini. Bahkan yang lebih ekstreem adalah kapasitor hasil sablonan dimana tertulis kapasitas 10000uF akan tetapi kenyataannya cuma 2200uF. Mahalnya harga kapasitor power membuat si pemalsu mencari keuntungan dengan membuat kapasitor sablonan dengan merubah tulisan kapasitas atau mengganti merk dengan merk terkenal.
Saran saya belilah kapasitor yang bekas namun masih berkualitas baik. Untuk berburu kapasitor tersebut jika anda di Jakarta datang saja ke Jl.Kembang sepatu disitu biasa dijual kapasitor bekas dengan kualitas lebih baik dari pada kapasitor baru namun abal-abal. Atau bisa juga berburuke Jalan Poncol Senen yang menjual barang-barang elektonik bekas. Manfaatkan alat ukur untuk memeriksa kualitasnya. Jika anda punya dana lebih anda dapat membeli kapasitor baru dan berkualitas baik dipusat komponen. (jika anda seorang audiophile tentunya tdk masalah dgn hal tsb..hehehe)
5. Dioda Penyearah
Dioda penyearah dapat menggunakan dioda bridge 35A yang banyak dipasaran.
6.Power Transformer
Trafo yang saya gunakan dalam proyek ini adalah trafo bekas Sony Tape decoder dengan daya 180Wrms, yang saya beli dari teman seharga Rp70ribu. Trafo tersebut berkualitas jauh lebih baik dari pada trafo 5A yang banyak dipasaran.
bersambung ya mas bro….
Audiobbm.com Let's Do It !
mas. .. klo power menggunakan tarnsistor sprti gmbar diatas apa TIP nya yg bgus merk ap?
Saat ini agak sulit membedakan transistor bagus atau tidak karena banyak sekali transistor yg palsu tapi menggunakan merk terkenal (toshiba,motorolla dll). Jika diliat sekilas transistor seperti TIP3055 tidak terlihat perbedaannya antara yg bagus atau jelek. Jika lebih teliti lagi baru sedikit terlihat biasanya tulisan merk dan kode transistor yg palsu mudah hilang dan cenderung tidak rapih, kemudian fisiknya agak kasar walaupun mungkin sedikit tampak lebih mengkilap pada bagian logamnya. Cara paling mudah adalah beli part tsb ditempat yg terpercaya atau meminta langsung kepada penjualnya untuk memberikan beberapa sampel transistor tersebut yg setipe, biasanya transistor yg bagus berharga jauh lebih mahal. Cara yg paling baik namun sedikit rumit adalah menggunakan transistor tester, atau multitester digital. Transistor yg baik akan memiliki nilai hfe yg sesuai/mendekati datasheet dari transistor tersebut.
Namun jika maksud mas Eko ingin menggunakan transistor tersebut untuk proyek DOZ amplifier ini, saran saya gunakan model case logam. MJ15003 dari Onsemi adalah pilihan yg baik karena memiliki daya 2 x lipat dari pada 2N3055, selain itu keasliannya masih terpercaya.
thanks
mas, saya pecinta audio,tp msh amatir.mas bisa minta skema amplifier yang bagus berdaya sekitar 50-100 watt, tp yang udah pernah mas rakit (mengurangi resiko kegagalan).tp yang menurut mas kualitasnya bagus!!!pake TR bipolar biasa aja, nggak mosfet/tabung.saya udah beberapa kali merakit ampli tp blum da yang cocok.skema sih banyak,tp kalo cm coba2 gak ada duit mas….:)anak kos.!!!klo bisa kirim ke emailku.
thx
Saya juga msh amatir mas Ameer, terutama di budget hehe. Buat Amplifier Gainclone LM3886 aja (eg: the redbox) daya max nya 68WRMS , selain suaranya Ok (memuaskan) buatnya juga relatif gampang karena rangkaiannya simple bgt.
beli pcb polos buat sendiri make pcb designer atw make yg laen.. trus tinggal beli aja TR n kmp[onen2 yg laen ntar kalo udc bisa n biasa baru dc make yg high end,, jadi di awali dg yg kecil kalo sudah lihai baru jelajahi terus sampai tinggi.. saya aja dulu jg habis dana berjuta2 demi membeli 1.. apa itu???
”’PENGALAMAN””
di tempat saya ga ada yang jual lm3886, dlu rencana mau buat.lm1875 di tempat saya gak ada yang jual.tapi klo dibandingkan dengan ampli mosfet semisal pasangan k1058 &j162 (maaf kalo salah) suaranya bagus mana mas? saya penginnya suaranya natural,bisa merepro seperti suara aslinya. gak perlu mementingkan besarnya daya atau bassnya yang luar biasa, yang penting kualitas suara bukan kuantitas. punya yang seperti itu mas?klo bisa komponennya yang umum di pasaran.
wah posisi mas Ameer ini dimna yak 🙂
Klo ampli pake K1058/J162 yg kit nya dijual umum itu mini cresendo tp saya sendiri belum pernah buat mini cresendo, klo menurut tmn2 saya sih ok juga. Klo mmg ditempat mas komponennya agak susah coba aja DOZ class A amplifier seperti yg saya buat. Kualitas suaranya bgs kok, asal syaratnya bikin PSU nya jgn tanggung2…
saya di semarang.cressendo?yg pernah dimuat majalah elektor kn?
DOZ class A akan sya prtimbangkan.mengingat klo klass a gak efisien.selain DOZ rekomendasi mas apa lagi?klo bisa jg klass a.oiya mas,mau tanya lagi, apa sih perbedaan mendasar dari amplifier desain simetris dan non simetris(bootstrap)?trus apa keunggulan dr masing2 amp tsb?satu lagi mas.cb buka http://www.matrix14-power-amp.66ghz.com/
apa tanggapan mas? dr artikelnya sih meyakinkan karena penjelasannya disertai alasan yang masuk akal.apa benar demikian?
Oh di semarang hrsnya ada yah khan kota besar, secara pernah punya gebetan disana…hehehe (just joke :P)
Saya malah pernah minta titip sm tmn u/ beliin PCB Acoustic Field Generator disana, tp memang klo hunting sendiri ga pernah sih 🙂
Betul mas itu mmg ada dimjlh elektor, diulas sampe detail tuch.
Klo simetris/asimetris itu msh PR saya mas, soalnya saya juga belum paham substansinya, contohnya penguat 1 transistor aja bisa dibuat simetris atau asimetris tergantung setting titik kerjanya…??
Link yg mas ksh ok jg buat pengetahuan, tp saya jg blm baca semua, namun sekilas isinya jualan dan sharing knowledgenya sedikit.
bos..sya kmarin hunting lm3886 & lm1875, ternyata di tmpatku ada, tp cm lm1875 hrganya 14 rb.memang segitu ya? wah….gainclone2 sya yg dulu pake TDA 2050 bkal masuk gudang neh……oiya kemarin saya membuat amplifier eagle (dr artikel avikit mjlh audio video), tp blum dpasang tone kontrol, sya pengin tone kontrol yg bgus, jgn yg pke transistor ato op amp , tp yg pake FET .prnah buat bos? mnta skemanya donk….krim emailku ya.
thx
wah murah tuh mas, saya beli disini 17rb, stock lama mungkin tuch hehe..
Oh gimana mas amplifier eagle-nya, diposting mas biar rame, sama kayak redbox buatan temen saya diposting disini, eh jdnya laku dijual hehe. Klo pre-amp fet saya blm pernah bikin, klo op-amp saya pernah buat pake NE5534. Klo ada info baru saya update dech secepatnya..thanks
mampir d blogq bos…:)
http://ameer-diy-projects.blogspot.com/
Mantaf blognya mas, numpang donlot skemanya yach…Thanks 🙂
mas Ameer udh sy reply diatas tuch pake bbm_rileks..
salam kenal
GC sama DOZ nya enak mana mas?, saya pakai yang 1875 dan 3886 ?
untuk kelas A, masih mulungin parts u/ F5-nya
Ady
Salam kenal juga mas Ady. Enak mana yach GC sama DOZ?? masalahnya doz saya juga lom fix, masih dalam pengembangan dan modifikasi terutama disektor psu yg msh kurang ok sama transistor final yg overheat, next mau diparalel beberapa transistor lagi. Overal sih 22nya enak, tp yg doz sepertinya lebih mantaf di frekuensi tengahnya yah, cocok buat gitar melodi (imho ). nti saya update perkembangan selanjutnya bro… Thanks
Salam kenal mas Benny.
Saya ingin belajar Audio Amplifier nih mas.
Saya tertarik uraian anda Amp Klas A, Transistor Jadul, dll.
Mau tanya nih,mana yang lebih baik trs Ge Philip type AC atau OC ( ternyata di kotak jimat saya masih ada beberapa butir yang saya koleksi th. 1965, eh anda sudah lahir apa belum ?), dan dibandingkan dengan type 2SB.
Saya akan coba merakit dengan IT dan OT bekas radio Sonny (bukan type 191).
Kalau orang mengatakan Powernya 10 watt, itu artinya apa to mas, dan kalau teganganya 30 V, sebenarnya arus yang terpakai berapa amper ?
Sekian dulu dan trim’s
Salam kenal juga mas Adi… 🙂
Kita sama2 belajar nih mas…
klo tipe transistor2 itu ada website ini http://semiconductormuseum.com
Pembahasannya juga cukup menarik. Waduh.. klo tahun 1965 saya mesti manggil bapak nih, mohon maaf sebelumnya pak…tahun segitu saya belum lahir hehehe. Koleksi jimat bapak menarik sekali nih, klo bisa difoto2 pak biar saya dan temen2 lain bisa lihat koleksi bapak. Klo tipe AC/ OC sama 2sb lebih baik mana, saya juga tdk begitu paham pak, yg pasti beda pabrikan aja, AC/OC buatan eropa kalo 2sb buatan jepang. Klo disini saya agak sulit menemukan tipe2 transistor AC/OC itu, dan lebih banyak menemukan tipe 2SA/2SB. Sirine yg saya buat waktu saya SMP masih menggunak transistor 2SB178 dan komponen itu pada saat ini masih mungkin didapatkan dgn kondisi NOS(new old stock). Trafo yg bapak punya sepertinya jauh lebih bagus dari bahan praktek saya dulu pak, pokonya saya tunggu hasilnya pak 🙂
Trus sedikit menjawab pertanyaan bapak mengenai power amp jika dikatakan 10W, maksudnya amplifier itu dapat menghasilkan daya keluaran maksimum 10W sebelum terjadi cliping (sinyal sinus yg terpotong) jika diberi masukan signal dengan level tertentu. Klo misalkan tegangan 30 Volt dan daya yg dihasilkan adalah 10W maka secara sederhana P=V X A jadi hasilnya 10/30 = 0,33A . AKan tetapi perhitungan tsb belum menghitung efisiensi daya dari amplifier tsb yg umumnya untuk kelas B sekitar 80%.
Mohon maaf kurang lebihnya pak Adi
Salam
