Berikut Foto2 Project Saat merakit Amplifier 2.1 LM1875 + TDA2052

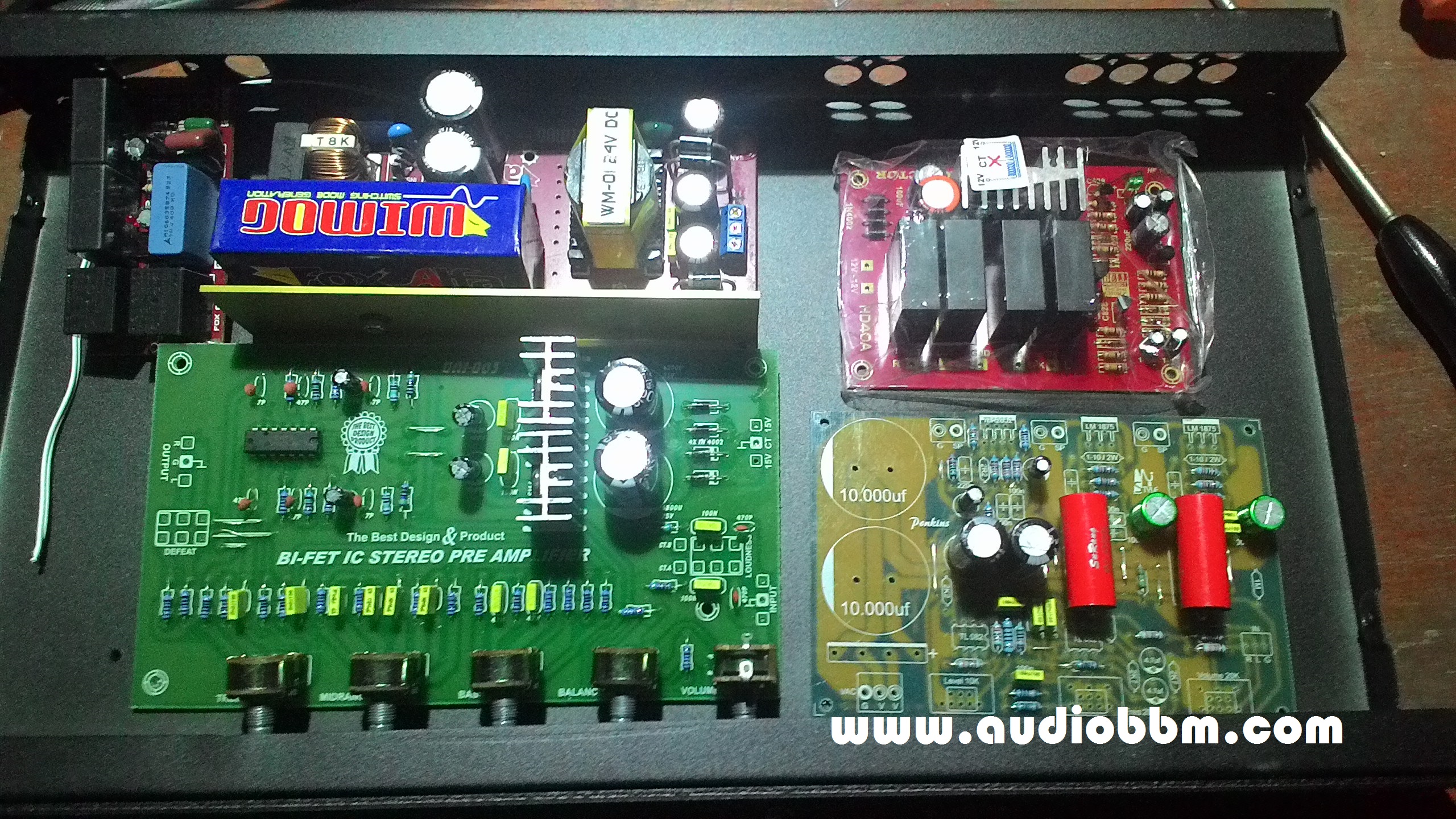

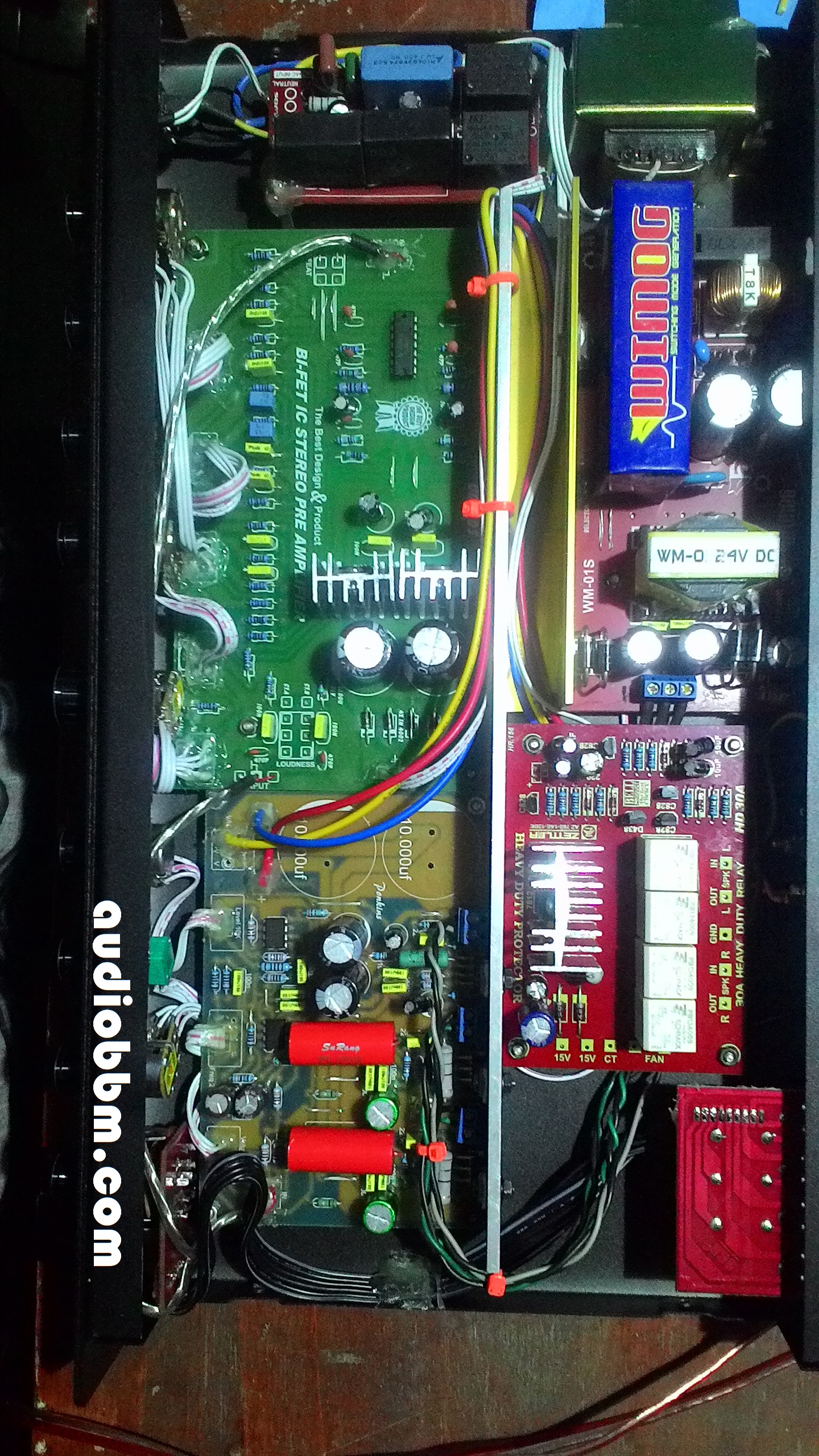

Penempatan modul menjadi salah satu kunci sukses dalam merakit. Penempatan modul diusahakan tidak hanya enak dipandang, namun juga sebaik mungkin mencegah kemungkinan interferensi.

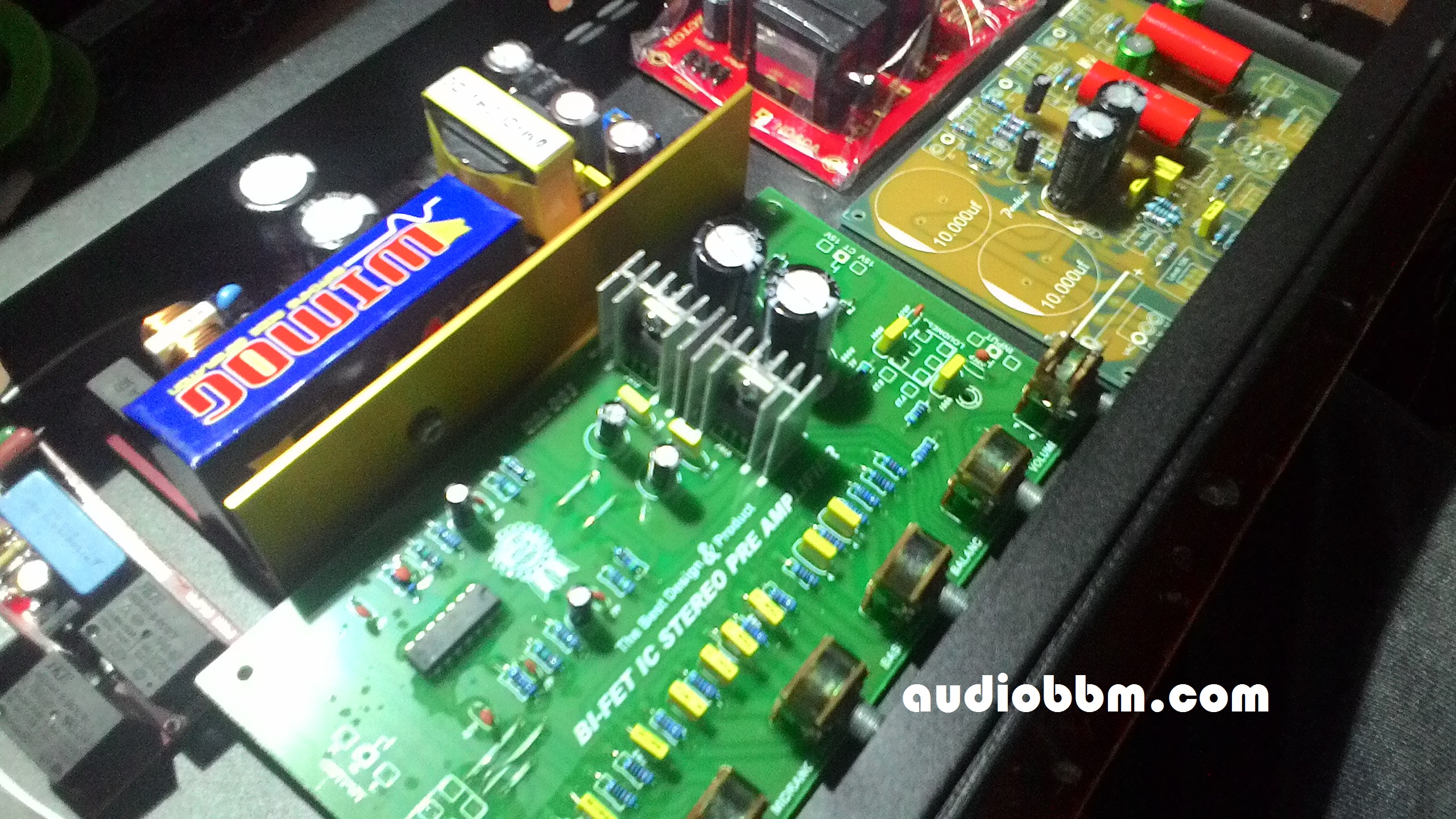

Terlihat modul tone control berdekatan dengan PSU switching, ini tidak bagus.
Menempatkan pendingin siku ditengah menjadi salah satu solusi agar interferensi dari PSU tidak tercoupling ke pre-amp dan power amp.

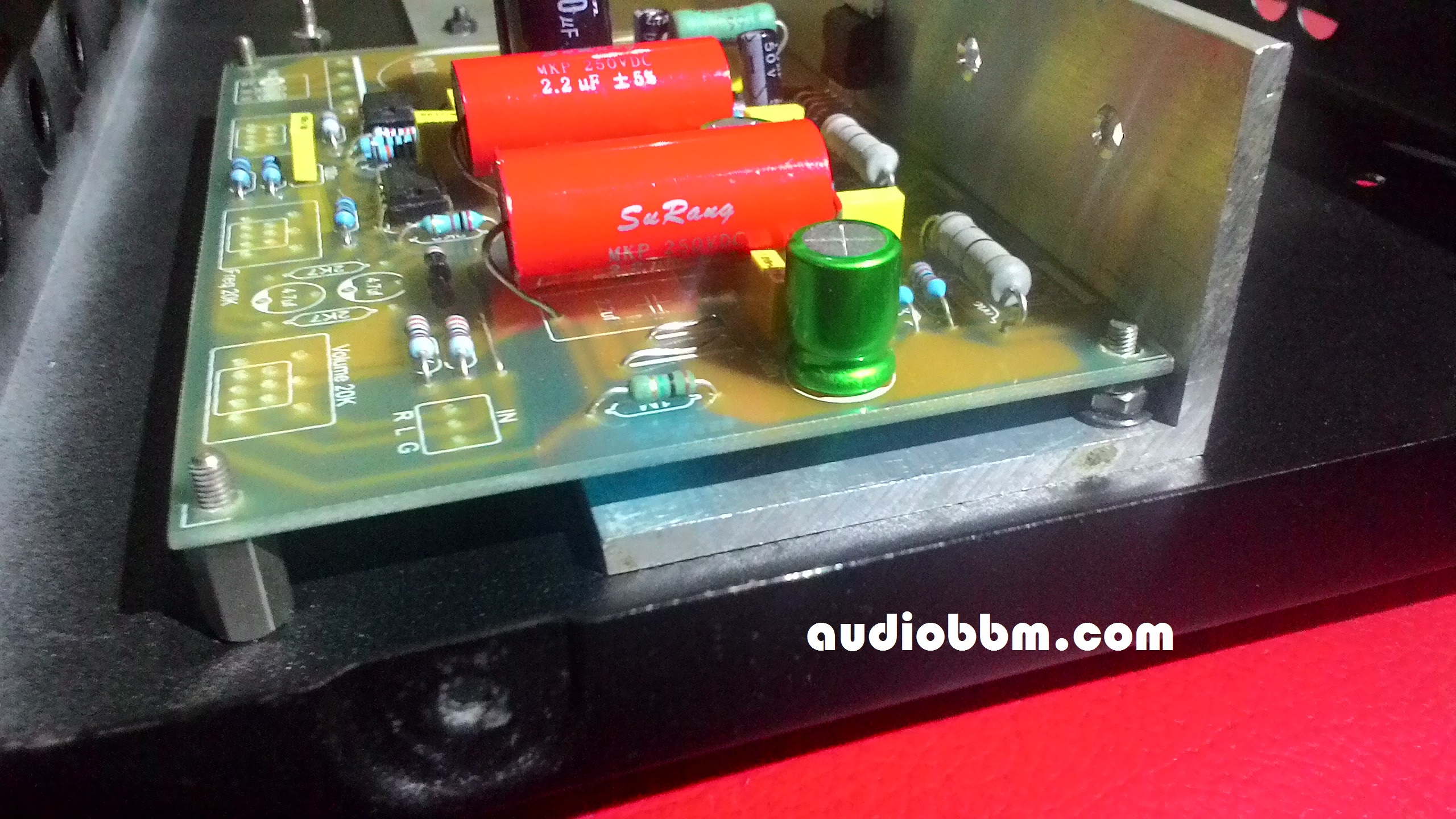

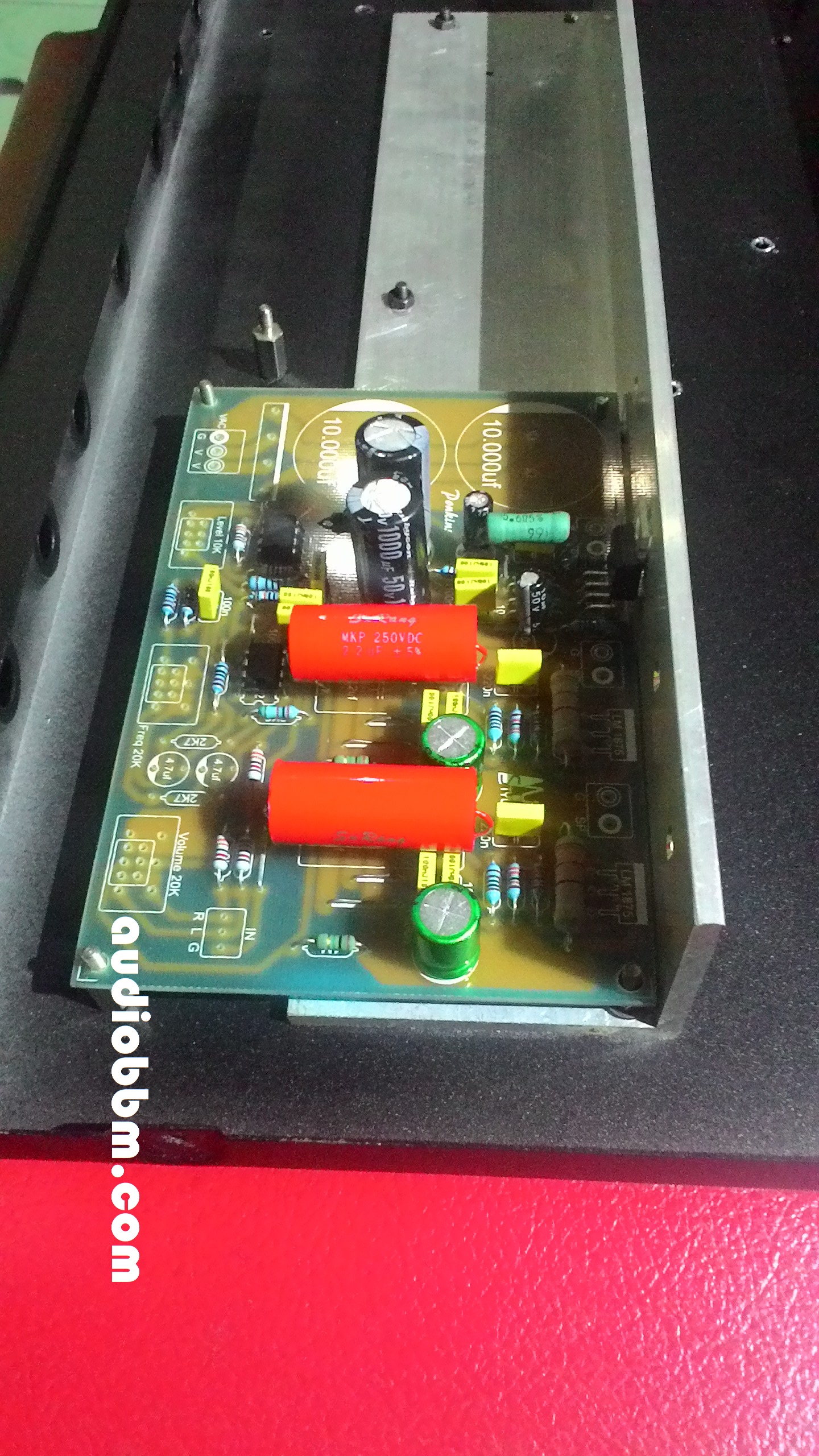

Penempatan PCB pada sasis yang baik sangat penting. Sebelum mengerjakan perkabelan, bagian ini harus terpasang properly.

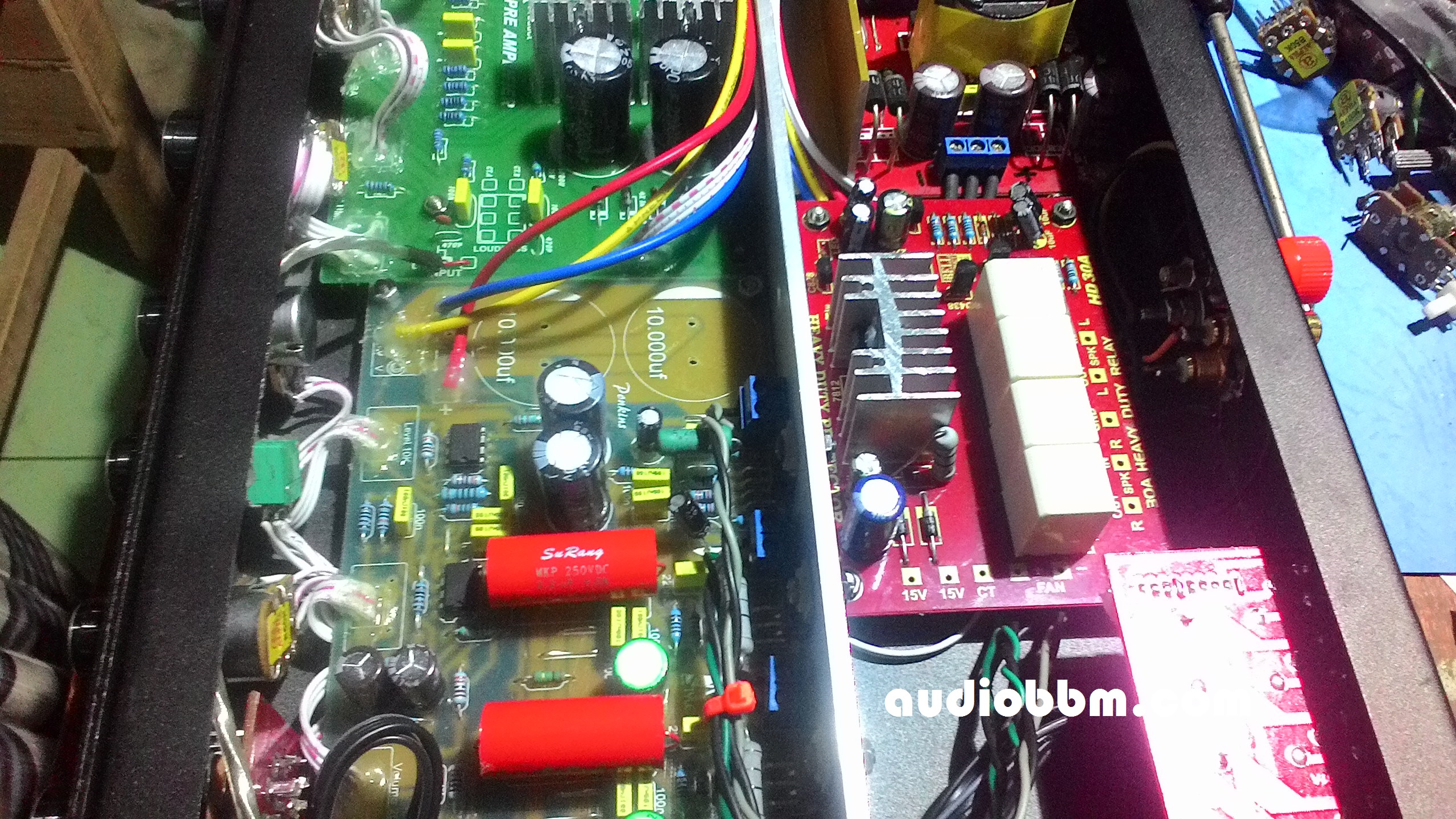

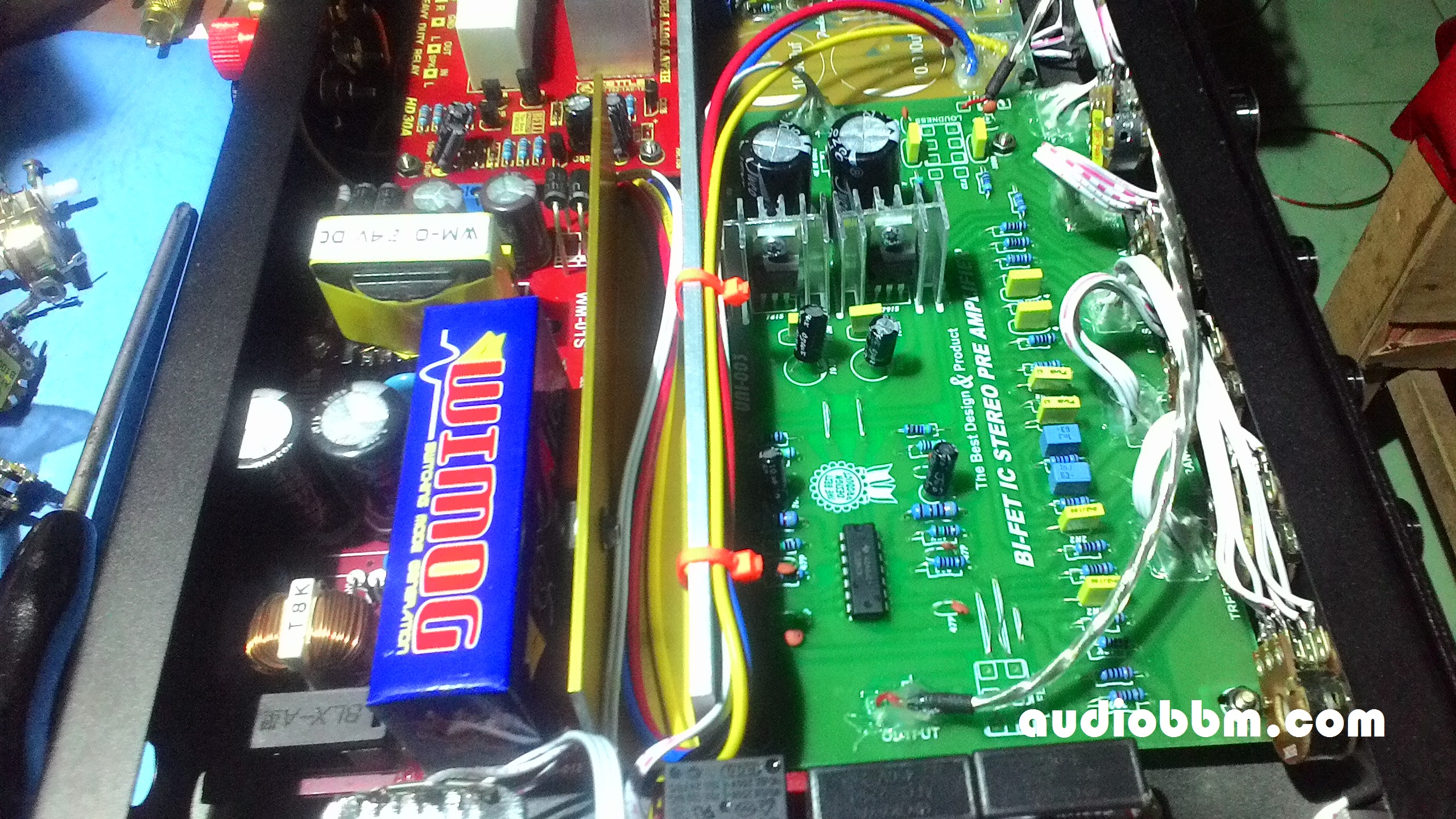

Wiring yang baik sependek dan sesimple mungkin. Kalau terpaksa ada kabel yang panjang, maka tempelkan kabel tsb pada box
Single point ground, salah satu kunci hasil rangkaian kita berhasil dengan baik. Dalam foto tdk terlihat, karena posisinya ada dibawah PSU SMPS Wimog.
Dan tentu saja, hasil sempurna harus melalui tahapan test.
Ini foto masih dalam progress 90%

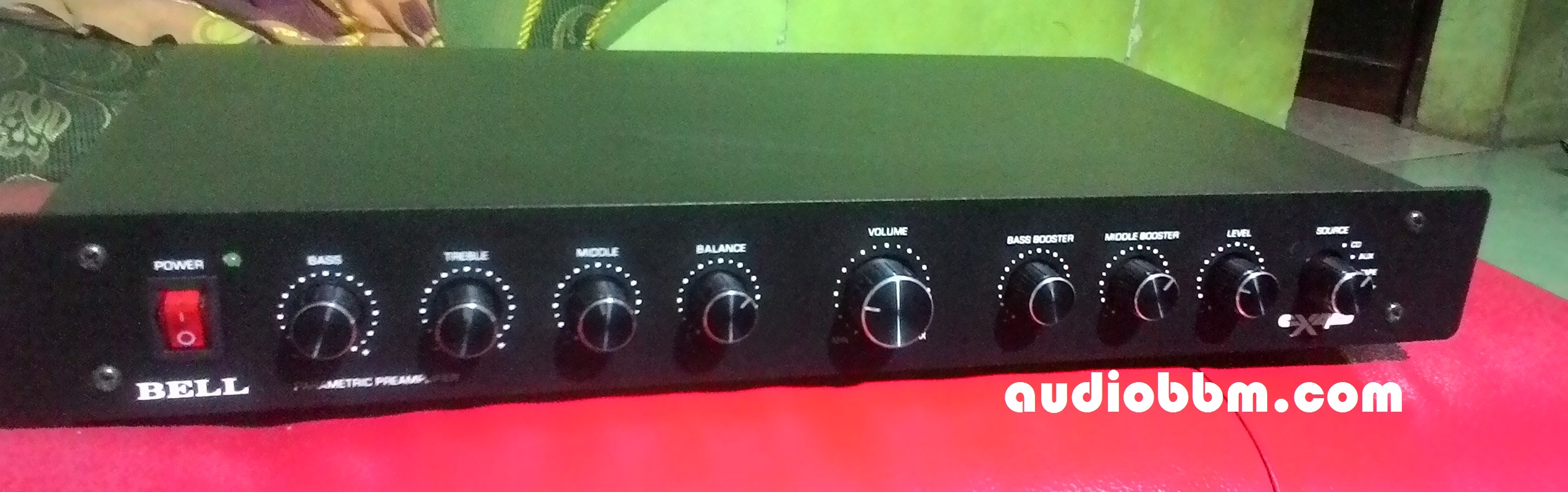

Front Panel  pada box parametric CX40 semua berfungsi.

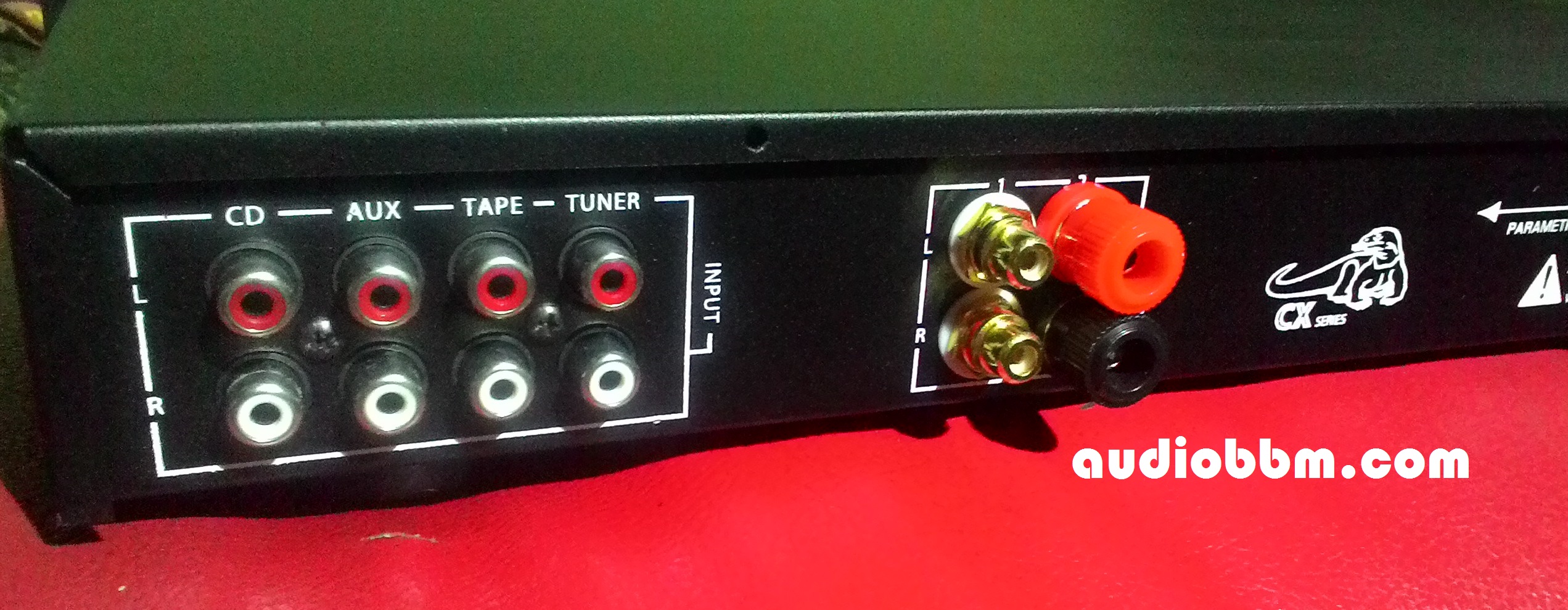

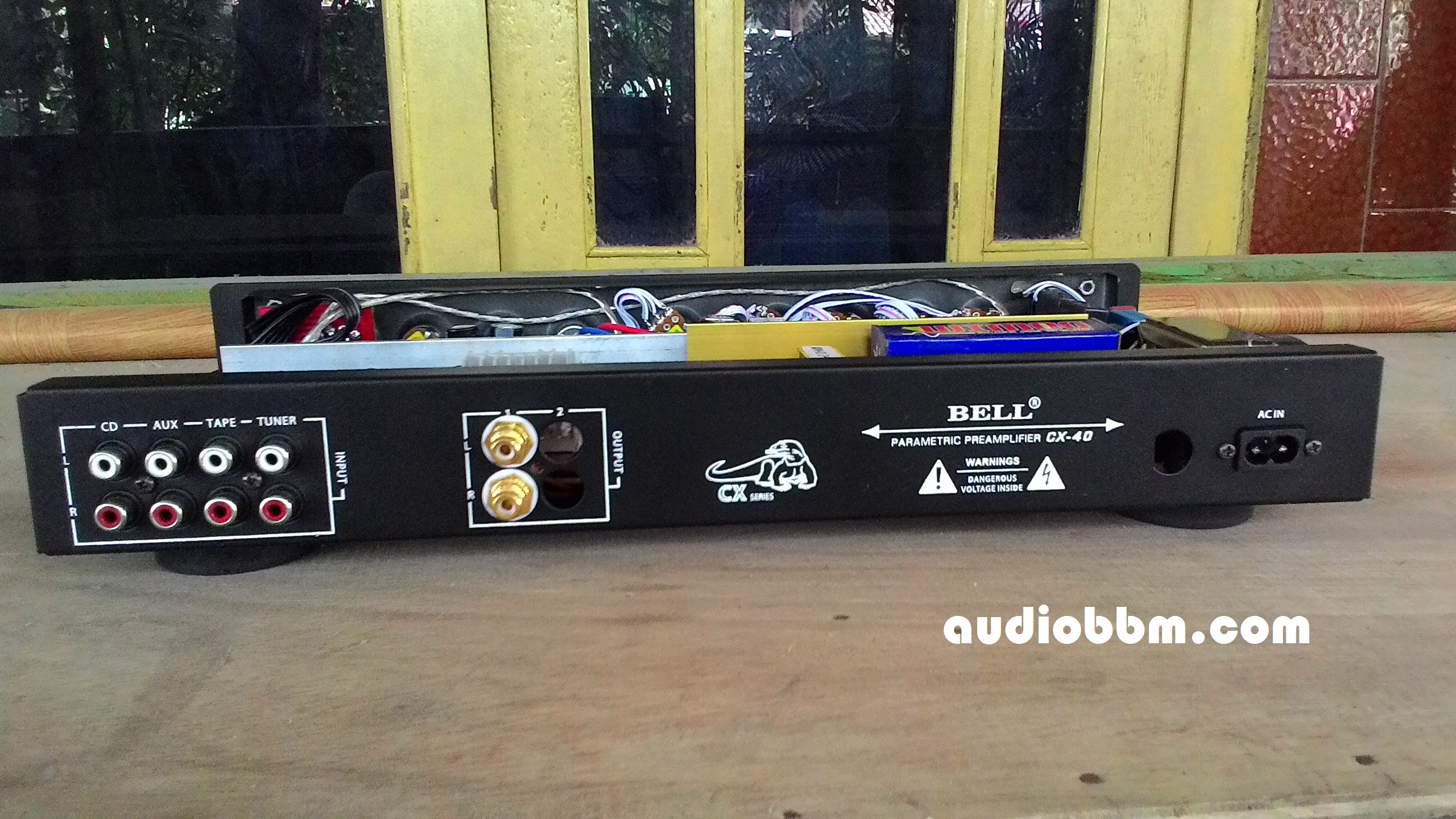

Begitu pun panel belakang.
Soket DC cocok dipasang dilubang RCA untuk subwoofer out.
Akhirnya pekerjaan selesai dengan baik, dan memang Amplifier slim (tipis) ini sukses berdendang dengan merdu.Â
Audiobbm.com Let's Do It !
Keren mas.. terlihat padat tapi tetap rapi.. Saya belum pernah aplikasikan psu smps, apa keuntungannya mas? Oiya, pada potensio bass booster, mid booster, dan level, fungsinya jadi apa mas?
Thx.
keuntungannya SMPS yg pasti dimensinya bisa kecil dan ringan, selain itu tegangannya tetap stabil walaupun di hajar nada bass yang kuat selama masih dalam kapasitas operasinya. Potensio bass booster dipake untuk level sub, mid bosster untuk frek sub, dan level digunakan untuk level satelit.
Klo mau nyoba rakit, tone controlnya harus diturunkan gainnya supaya tdk terlalu besar gainnya, cukup 2 kali saja, karena gain dari powernya sdh tinggi. Kebanyakan orang sering komplain dgn tone control pasaran karena noise, dengung dan lain2, tp itu sebenarnya hanya karena gain nya ketinggian, dan tdk menerapkankan single point ground.
salam
kit 2.1 itu harganya berapa om??
2.1 yang mana ? kayaknya sdh ada harganya semua
Kalau rakitan lengkap begitu berapa harganya pak ?
Yang sdh jadi 1,1jt pak…kisarannya ada di halaman audio custom.
Ok terima kasih pak, semoga bisa pesan kapan2 kalau sudah cukup dananya. Sukses pak.
Siap pak, salam sukses juga.
Berapa harga rakitan lengkap begitu masa.
Yang sdh jadi 1,1jt pak…kisarannya ada di halaman audio custom.
Kl beli kit smps aja boleh ga bro? Brp harganya?
Untuk SMPS nya sendiri, bagaimana kinerja dari smps Wimog ini gan, apakah recommended? Trus part komponen yg dipake sendiri apakah sudah bagus (memenuhi standard)?
Cukup rekomended, tegangannya stabil walaupun digeber.
mas boleh pesan yg sudah jadinya sperti pd gambar, berapa harganya sampai tempat?mohon infonya trimss>
tempatnya dimana pak? untuk estimasi biaya ada di https://audiobbm.com/home-pro-amplifier/
Gan mau tanya soal smps wimog nya…
Perlu tambahan elco lagi ga?
gak perlu gan…tapi klo mau ditambah elco boleh2 saja.
Salam kenal nama sya Nazrul , sya tertarik tuk memiliki Amplifier slim (tipis) yg agan buat dan yg sya mau tanyakan:
1 . apakah Amplifier slim (tipis) bisa langsung colong speaker atau pakai tambahan power lagi
2 . dan seandainya boleh tahu kira2 habis berap rupiah total pembuatan Amplifier slim (tipis)
Mohon maap atas pertanyaan sya yg lancang ini.
Nb. Maap gagal paham sya
Salam kenal Pak Nazrul…
1. amplifiernya sdh komplit, jadi tinggal sambung ke speaker, colokin inputnya dan nyalakan.
2. Estimasi 900rb- 1,2jt (stereo) , dan 1,2jt sd 1,5jt (stereo 2.1)
yang paling murah pakai amplifier STK, yg mahal pakai gainclone LM3886
