Plat yang ditekuk ini merupakan konstruksi yang sudah umum digunakan pada amplifier gitar. Seperti biasa, semua PCB harus terpasang dengan pas, agar posisi tetap stabil walau terkena guncangan.

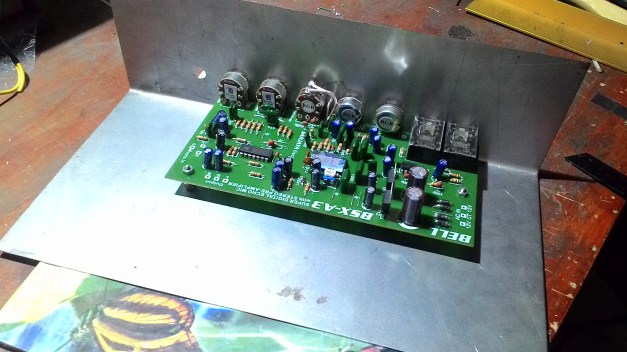

Lubang2 potensio untuk  Modul BSX-A3 dan BSX-A1

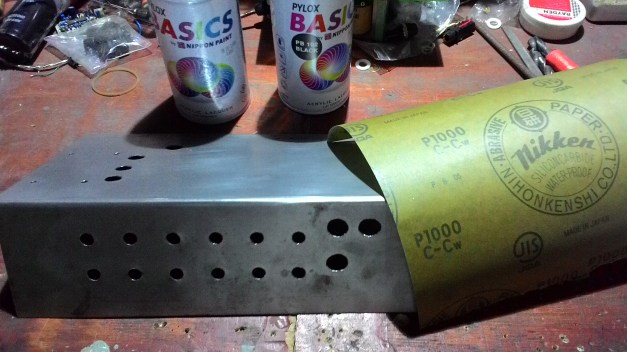

Amplas halus dan cat menjadi bagian penting dalam finishing plat panel ini.

Seperti diketahui dalam proyek ini saya juga menggunakan kit yang umum yang dimodifikasi agar dapat bekerja sesuai keinginan. Salah satu bagian penting untuk bagian pre-amp gitar yang saya buat adalah guitar booster.  Modul Guitar Booster ini memiliki impedansi input tinggi yaitu 1M ohm. Impedansi yg tinggi ini cocok untuk pickup gitar namun juga sangat rentan terhadap noise, so bagian ini harus mendapat perhatian khusus.

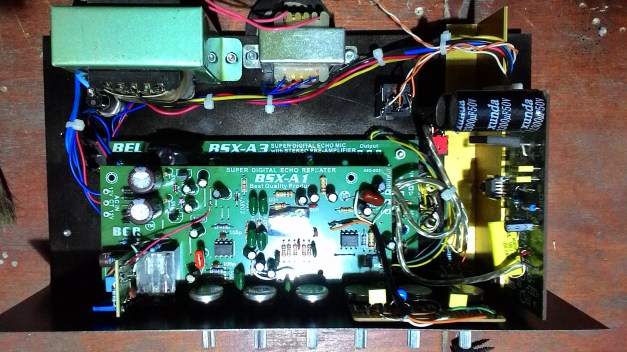

Dalam foto ini semua part terpasang pada plat dan mendapat grounding yang baik. Di bagian pre-amp gitar ini Saya menggabungkan modul BSX-A1 dengan Guitar Booster dan tone control pasif (tone stack) ini tentunya dengan perhitungan dan penguatan yang tepat, agar secara keseluruhan hasilnya baik, clean, tidak ada distorsi, low noise , no hum dan tentunya fungsi effect reverb dari BSX-A1 dapat bekerja sempurna.  Hasil implementasi yang baik tdk serta merta datang, trial and error adalah hal yang biasa.
