Bagi pemilik mesin cuci otomatis tapi ga punya pompa otomatis, kayaknya ini bisa jadi solusi. Maksudnya adalah kalo mesin cuci butuh pasokan air, maka pompa otomatis akan menyala.
Caranya kita tinggal menambahkan relay untuk menghidupkan pompa air dengan pemicu dari mesin cuci itu sendiri.
Mesin cuci otomatis biasanya memiliki water valve untuk membuka tutup pasokan air. Water Valve ini bekerja dengan solenoid dimana biasanya bekerja pada tegangan 220Vac. Cara yang paling mudah adalah dengan mencari relay yang bekerja pada tegangan 220Vac. Namun sepertinya dipasaran yang tersedia banyak hanya relay dengan tegangan kerja 12VDC. Untuk itu perlu adapter AC to DC yang juga dapat menurun tegangan sampai 12VDC. Selain menurunkan tegangan, faktor keamanan juga dapat ditinggkatkan.

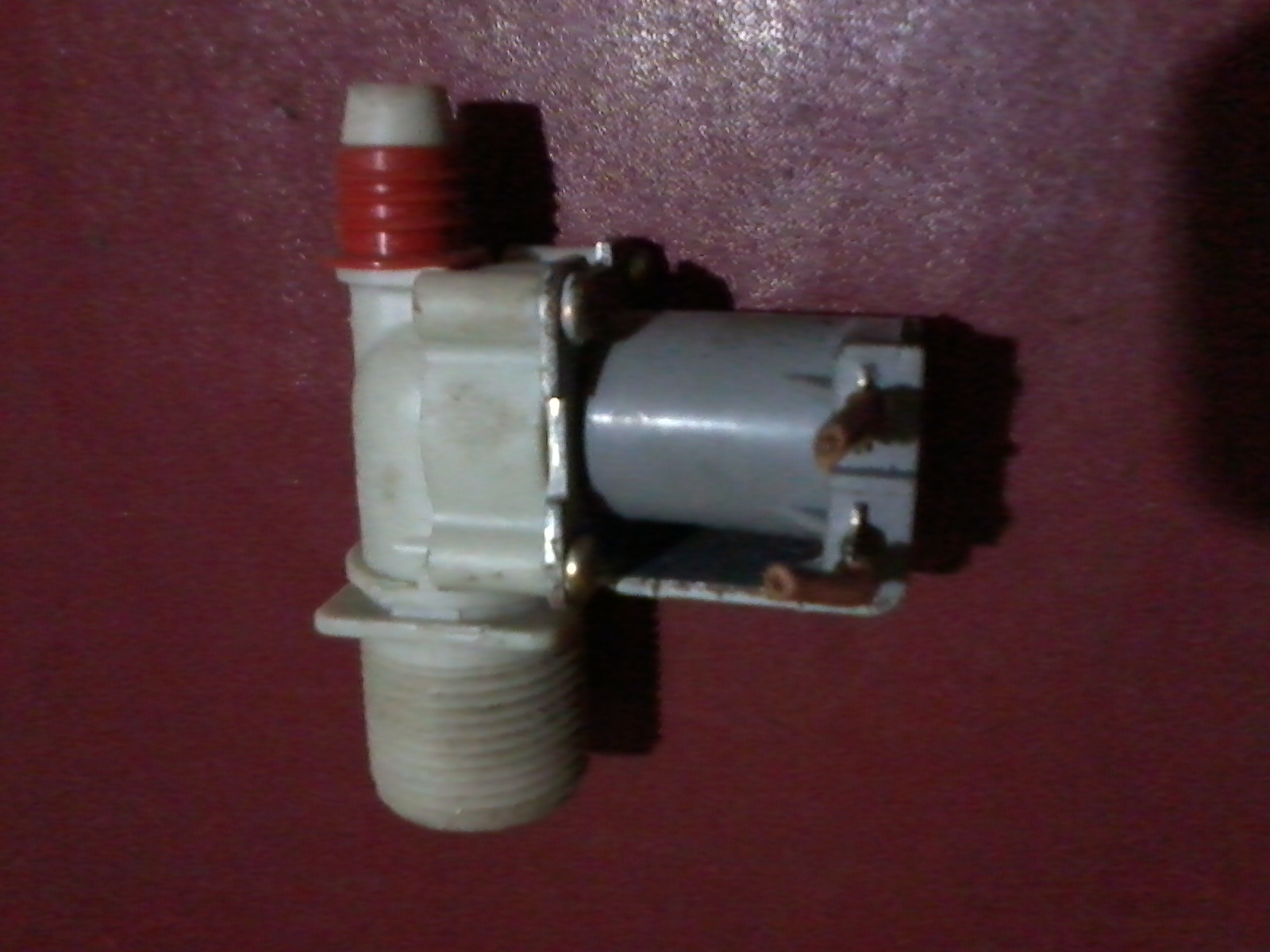

Water Valve atau keran otomatis terdapat dibagian air masuk. Beropersi dengan tegangan 220Vac . Rangkaian konverter/adaptor diparalel dengan kabel water valve untuk menghidupkan relay pompa air.
Relay biasanya tdk memerlukan arus yg besar oleh karena itu rangkaiannya dapat dibuat as simple as possible biar kompak dan mudah diselipkan dibagian dalam mesin cuci.
Komponen saya nyomot abis dari bekas senter lampu yang bisa di cas. Rangkaian ini sebenarnya bisa dihitung pake rumus, tapi saya pake cara bodoh aja biar tinggal pake…hahay….

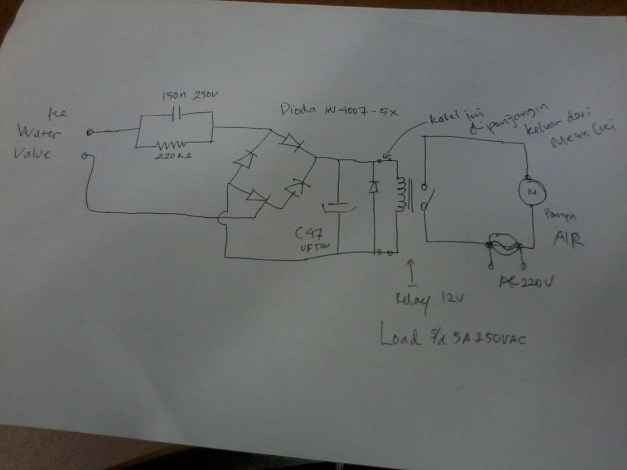

Ini dia urek-urekan (coret-coretan ) saya, kalo2 ada yg butuh…
Gambar converter 220VAC to 12VDC
Audiobbm.com Let's Do It !
kerenn
mau tanya gan, kalo mau “bikin” keran otomatis gimana ya?
jadi yang beraktifitas itu kerannya, ketika kita ingin mngalirkan air, maka keran akan membuka salurannya, dan sebaliknya, akan menutup seluran dengan sendirinya..
Mungkin bisa lebih dijelaskan fungsinya bro? Jadi kayak gini misalkan keran buat wudhu atau keran untuk ngisi bak mandi? karena ini berhubungan dengan sensor yang digunakan. Kalau buat isi bak mandi bisa pake sensor zat cair, kalau buat wudhu mungkin bisa pakai sensor cahaya. Untuk kerannya sendiri bisa kita pakai keran otomatis buat mesin cuci yang ada fotonya diatas.
itu valvenya berapaan om 😀 hargane
klo seperti yg saya maksudkan diatas ga usah beli om…soalnya water valve udh ada didalem mesin cuci, itu saya foto buat gambaran aja…klo harganya saya ga tau …hehe
ehhee,pngen beli valvenya buat otomatis2an 😀
beli aja sama tukang servis mesin cuci om…20ribu dapet kali..hehe
dah dapat belum, yang anda maksud i
tu namanya solenoud valve,banyak yang jual,pin saya 53b40f48
Rellaynya pake kontaktor magnet spek coil yang 220v buat mesin 3phase aja gan biar gk terlalu ribet konversi dan lebih ekonomis
betul mas bro…makanya saya kasih alasan diatas, soalnya ane kagak punya relay seperti yg om sebutin..hehe
om,,, numpang nanya yak,,,
untuk suplay air ke mesin cuci front loading menggunakan pompa air otomatis, apakah masih perlu menggunakan rankaian otomatis tambahan yang seperti om rancang ini?
dan kalaupun gak perlu, apakah aman bagi pompa dan mesin cuci jika langsung menggunakan pompa air otomatis untuk menyuplai air ke mesin cuci?
thank’s
Kalau sdh punya pompa otomatis ga perlu om, artinya supply air ke mesin cuci selalu ada. Maksud dari alat ini adalah untuk menghidupkan dan mematikan pompa air biasa yang tdk ada pressure switch nya. Jadi bisa hidup mati sesuai kebutuhan mesin cuci.
Kalau dirumah sdh ada toren/penampungan air juga tdk perlu alat ini om. Dan selama pressure switch dipompa otomatis nya bagus aman2 saja om.
salam
Pak apakah mesin cuci ga rusak bila inlet water langsung dari pompa bukan dari tandon?
Saya pertanyakan ini karena takutnya pressure pompa baik pressure run atau pressure statik yang besar bisa merusak solenoid valve di mesin cuci otomatis.
Mohon bantuannya pak, saya mau pasang mesin cuci namun tidak memungkinkan memasang tandon air, apakah tidak masalah suply mesin cuci langsung dari pompa air otomatis?
terima kasih…..
Siang Pak Erick,
Seharusnya tidak apa2, karena memang biasanya membutuhkan tekanan yang cukup supaya airnya nyembur. Klo dilihat spek Valve mesin cuci bisa maks s/d 10bar atau 150psi. Harusnya cukup kuat untuk itu.
Nah klo pendekatan yang saya maksud di artikel ini gimana caranya agar pompa hidup pas mesin cuci minta pasokan air. Caranya hanya dengan menambahkan relay (paralel) dengan catuan water valve. Relay tsb digunakan untuk menghidupkan atau mematikan pompa, jadi pompa bisa bekerja seperti pompa otomatis, walaupun pake pompa biasa. Ini juga lebih aman dari kelebihan tekanan yang bapak khawatirkan, karena pompa bekerja hanya saat valve terbuka.
salam
benny
Kalau menggunakan tandon, bisa atau tidak. Kalau bisa bagaimana carany? Tolong bantuan infony. Trims…..
Klo pake tandon ga perlu mesin pompa lagi, langsung saja masukin keran.
salam
Pingback: Relay MK2P-I Untuk Switch Pompa Air Otomatis | Audiobbm.com blognya om bbm
Bos, saya pingin nyalakan pompa air otomatis memanfaatkan tegangan di water valve. Kalau saya beli adaptor pabrikan 12v untuk pemicu relaynya yang mirip carge HP/Laptop. Kira-kira kuat/awet ga ya? Makasih.
bisa pak, tdk masalah, cari yg ampernya kecil saja, karena relay tdk membutuhkan arus yg besar. Atau bisa juga beli relay mk2pi yg tegangannya trigernya 220V .
Gan.mau tanya kalau pake relay 220vac bisa langsung di conectkan gak dri water valp langsung ke mesin air manual tanpa harus pake adapter lalagi.dan aman mana pake adapter dan relay 12v dc atau langsung relay 220 vac.mohon pencerahannya.thanks
klo aman nya pake adapter, kan tegangan yg untuk trigernya tdk berbahaya, karena adapternya dipasang langsung didlm mesin cuci.
permisi gan,awet dan bagus mana pake relay 220v ac langsung,atau pake konverter seperti gambar diatas dengan relay 12vdc.makasih
dua2 nya awet, terserah mau seperti apa, yang penting dipastikan wiringnya aman.
Pak.saya ada mesin cuci otomatis pintu depan. Air tandon diatas mesin cuci 2.5m ketinggiannya. Kalau tidak pakai pompa boster dari tandon kemesin cuci air masuk ke mesin cuci sangat kecil lama sekali sehingga mesin menunggunya lama. Setelah saya pakai pompa boster otomatis merk waser ternyata otomatisnya kadang gak ngerespon gk idup kalau mesin butuh air. Tehnisi sudah datang tp kurang teliti atau simple aja kurang kasih akal hanya bilang karena debit yg dibutuhkan mesin cuci tll kecil sehingga flow swicth sering tidak merespon sehingga pompa booster tidak hidup.
Mohon saran pak. Trima kasih
ya solusinya seperti yang saya lakukan pak. Jadi mesin pompa nya diaktifkan sama mesin cuci. Dalam hal ini hanya butuh part relay seperti yang saya paparkan dan sedikit keberanian untuk pasang partnya .
