Lanjutan dari Part 1.
Mengganti IC Op-Amp Standar
Seperti tulisan sebelumnya part utama dari BSX-A3 adalah 2 buah IC operasional amplifier (op-amp) dan tentu saja IC delay reverb digital PTT2399. IC reverb sendiri sdh fix dan tidak perlu diganti lagi.
IC standar untuk pre-amp mic adalah dual Op-amp JRC4558. IC ini cukup murah dan multi purpose, namun kualitasnya juga sebanding. IC ini dapat diganti dengan IC yang spesifikasinya lebih baik seperti NE5532. Secara spesifikasi IC NE5532 lebih baik dan low noise dibandingkan JRC4558, tentu saja dengan harga yang sedikit lebih mahal. Opsi lainnya adalah menggunakan TL072 atau yg lebih mahal lagi OPA2132.
IC LM324 adalah Quad Op-Amp yang difungsikan sebagai penguat pada bagian pengatur nada Baxandal. IC ini memang sangat murah, mudah didapat dan dapat bekerja pada tegangan rendah. Namun LM324 tidak dirancang untuk aplikasi audio hi-fi karena penguat akhirnya bekerja pada kelas B yang berarti terdapat distorsi crossover pada keluarannya.
IC LM324 Quad Op-Amp bisa diganti dengan IC TL074 , dengan spesifikasi yang lebih baik dari segala sisi dan memang dirancang untuk aplikasi audio. Dengan mengganti kedua part tsb, level noise dari kit ini akan jauh lebih baik, tentu saja setelah persyaratan utama tentang casing, wiring dan ground yang benar.

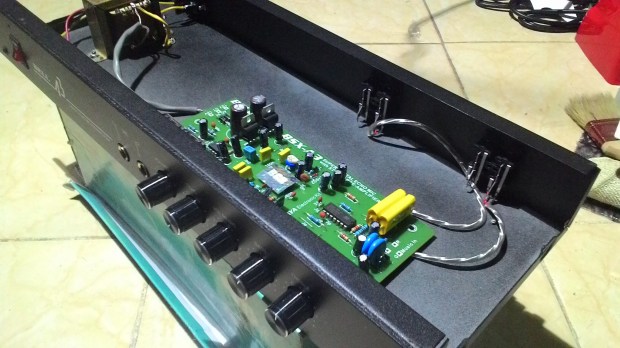

Mengganti Kapasitor Kopel ( C Input /Output)
Kapasitor kopel pada kit ini masih menggunakan kapasitor electrolit yang kita tahu kurang baik untuk signal audio, namun kurang baik disini tetap tidak buruk, karena buat saya tidak ada part yang super, masing-masing part memiliki perannya masing-masing dan disesuaikan kebutuhan. Dalam hal ini kapasitor elco 1 uf dapat diganti dengan jenis MKP atau MKM yang lebih baik untuk sinyal audio.
Ada 4 pcs kapasitor yang berfungsi sebagai kopel sinyal audio, 2 pcs pada pre-amp mic dan 2 pcs pada pre-amp music, namun dalam hal ini saya fokuskan pada bagian music.
Pada bagian pengatur nada kit standar menggunakan kapasitor mylar, itu juga bisa diganti dengan jenis MKM yang lebih baik kualitasnya.
Mengganti Resistor
Pilihan ketiga yang dpt dilakukan untuk memperbaiki performa adalah dengan mengganti resistor karbon standar dengan jenis metal film. Resistor metal film juga memiliki level noise yg lebih rendah dari pada resistor karbon, karena itu akan semakin memperbaiki performa kit ini. Pada prototype saya menggunakan resistor metal film taiwan standar. Tapi ini tidak wajib karena hasilnya tdk terlalu kentara perbedaan yang dpt didengar dalam level normal.
Harmony by Heath
Heathkit TA-16 The Harmony, adalah amplifier gitar solid state yang dikeluarkan oleh perusahaan elektronika jadul yang cukup ternama pada tahun 60-an bernama Heathkit. Amplifier ini cukup terkenal dijamannya dengan karakter suara yang kental dan khas dari Heathkit. Selain meluncurkan amplifier solid state heathkit adalah salah satu vendor yang banyak mengeluarkan amplifier tabung dalam bentuk DIY kit. Kesederhanaan desain dari amplifier TA-16 merupakan refleksi dari desain rangkaian tabung hampa yang sederhana namun istimewa dalam performa. Kesederhanaan ini juga yang membuat saya tertarik untuk membahas amplifier ini, dan tentunya review dari pengguna amplifier tsb cukup menarik terutama dari hobbyist dan musisi di negeri pembuatnya “Paman Sam”.

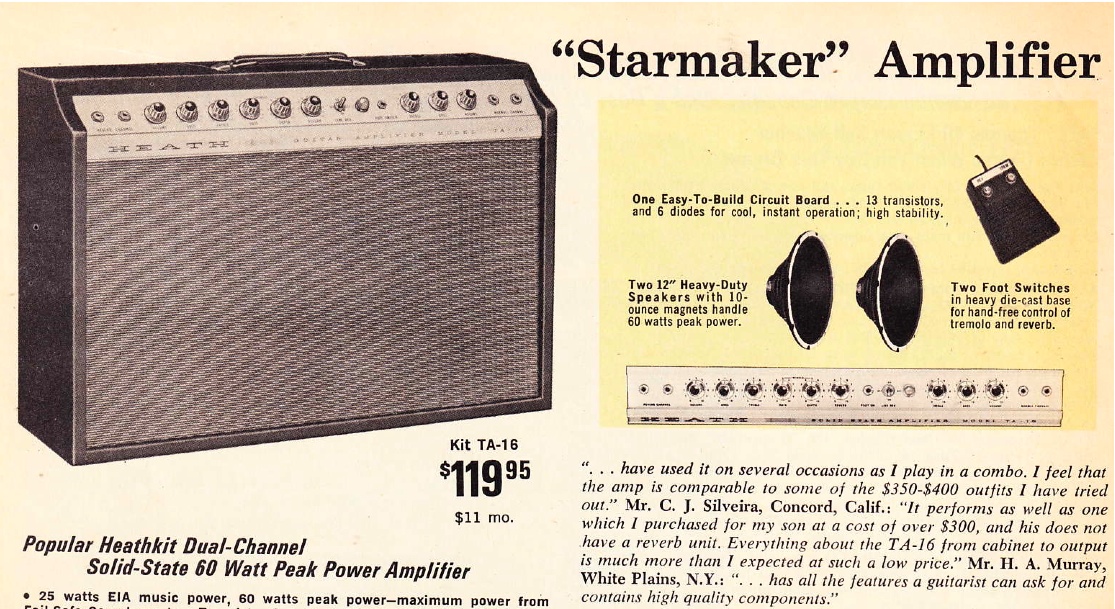

Iklan Jadul Heathkit Amplifier. Sumber : preservationsound.com
Video dibawah ini diambil dari youtube;
Sound Like a Tube
Ini adalah perdebatan yang cukup panjang dan masih berlangsung hingga saat ini. Sedikit banyak amplifier ini akan menjawab kegelisahan pengguna amplifier solid state yang katanya tak semerdu amplifier tabung, ataupun musisi pemula yang sangat mengidamkan amplifier tabung namun belum tercapai karena harganya selangit. Saya katakan demikian karena saya membaca review terhadap amplifier ini sangat positif. Dimana dikatakan bahwa suaranya “mirip” amplifier tabung. Bisa didengar lewat video diatas. Namun saya sendiri tidak memiliki telinga sensitif itu, yang bisa membedakan suaranya dengan amplifier tabung. Tentunya semua berakhir pada penilaian masing-masing karena masing-masing orang memiliki kepekaan yang berbeda.
Silahkan baca link dibawah ini yang mau lebih jelas tentang tabung hampa dan transistor
http://psg.com/~dlamkins/lamkins-guitar/music/article/solid-state-mythology
DIY Kit Only
Seperti barang-barang keluaran Heathkit lainnya amplifier ini tidak dijual dalam bentuk jadi, namun merupakan sebuah kit DIY (do it yourself) . Dalam kit tsb komponen perlu dirakit terlebih dahulu agar bisa bekerja, namun untuk kabinet/box kayunya sendiri tersedia pilihan untuk membuat sendiri atau yang sudah jadi. Ini adalah portofolio yang tetap dijaga oleh perusahaan ini dimana untuk mendukung kreatifitas merupakan sebuah hal yang sangat penting.
Di negara kita tercinta pun pada saat itu atau di jamannya sebenarnya juga memiliki kondisi yang sama, dimana pengetahuan tentang elektronika menjadi sangat menarik (nge-tren) dimana orang-orang (anak muda maupun tua) belajar dari buku-buku dengan teori yang kuat dan implementasi yang kreatif. Sedikit berbeda dimasa ini, dimana kebanyakan orang suka yang tinggal pakai, bahkan menjadi buta sama sekali dengan teori dasarnya. Beruntunglah saat ini ada internet yang menjadikan karya-karya terdokumentasi dengan baik untuk generasi yang akan datang.
Spesifikasi Ta-16
Amplifier ini terdiri dari 2 kanal, yaitu clean dan reverb. Pada Kanal clean dan reverb masing2 mengandalkan 2 transistor pada penguat awal dan tone control, 2 transistor sebagai driver reverb tank, 2 transistor sebagai tremolo osilator dan 5 transistor sebagai buffer dan Power Amplifier. Total ada 13 transistor pada kit tersebut.
Pada saat itu adalah hal yang lumrah dalam spesifikasi untuk menyebutkan jumlah komponen aktif dari setiap produk elektronik, karena jumlahnya memang tidak banyak dan merupakan kunci cara pemasaran pada jaman itu. Dulu mungkin kita pernah mendengar istilah radio 4 transistor, 6 transistor, dsb, bahkan komputer Apple 1 pun pada saat pertama kali diluncurkan masih menyebutkan jumlah IC / chip yang digunakan. Peralihan dari tabung hampa ke transistor pada saat itu memang tidak serta merta mengubah cara pemasaran produk, dimana awalnya cara tersebut diterapkan pada peralatan yang menggunakan tabung hampa yang memang jumlahnya tdk banyak dalam setiap rangkaiannya.
Dibawah ini adalah skema t-16, cukup sederhana namun dapat menghasilkan keluaran sampai 25Watt. Cukup keras untuk amplifier dalam studio atau dirumah. Tersedia fasilitas reverb dengan reverb tank(spring reverb), dan tremolo untuk efek suara. Distorsi overdrive bisa didapatkan dengan memutar volume sampai level tertentu. Tone control tipe Baxandal yang digunakam juga memberikan pengaturan tone yang cukup lebar.

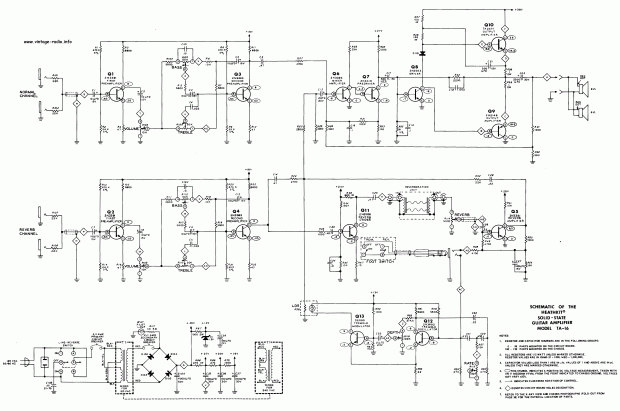

Skema Heathkit ta-16
Kekurangan Amplifier Ta-16.
Amplifier ini memiliki karakter suara yang baik, namun memiliki kekurangan dimana masukannya(input) memiliki impedansi yang rendah, apalagi jika dibandingkan dengan amplifier jaman sekarang yang memiliki impedansi tinggi. Impedansi ini akan mempengaruhi warna suara dari pickup. Untuk mengakalinya bisa dipasangkan dengan gitar pickup aktif, atau dengan menambahkan pre-amp gitar impedansi tinggi. Modifikasi input pada ta-16 dengan menambahkan transistor FET berikut juga bisa dibuat untuk memaksimalkan performa amplifier jadul ini dengan tanpa merubah karakter aslinya.

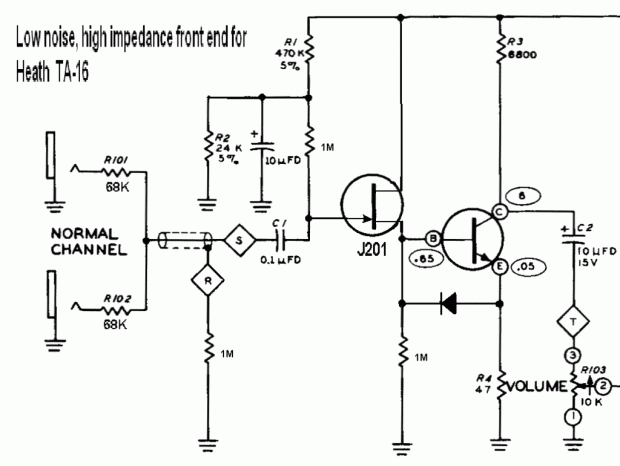

Modifikasi masukan ta-16
Kesimpulan
Amplifier ini cukup menarik buat saya yang suka dengan elektronika jadul (vintage), kesederhanaan dan suaranya yang khas sangat menarik untuk dicoba sebagai cemilan bergizi tinggi. Sambil comot sana comot sini saya kira ini bisa jadi “next project” yang ideal.
Salam
Audiobbm
