Ini adalah proyek kelanjutan dari tulisan saya 5 tahun yang lalu tentang transistor germanium. Bisa dibaca di : https://audiobbm.com/2009/08/29/germanium-amplifier-si-jadul-yang-lahir-kembali/

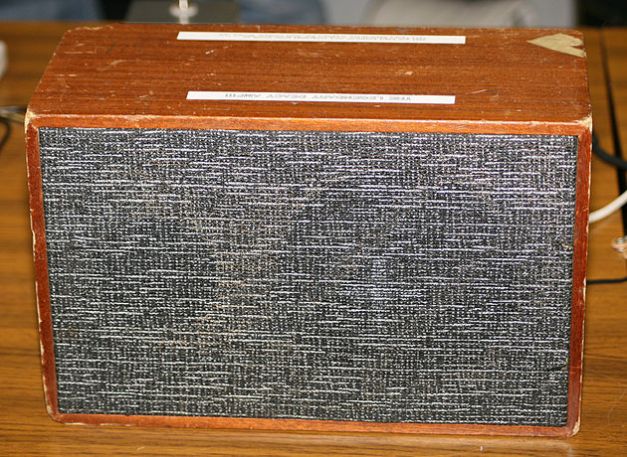

Deacy Amplifier Original. Source: musicradar.com

Sejarah Deacy Amplifier

Deacy amplifier adalah amplifier dgn transistor germanium dgn konfigurasi pushpull yang diadaptasi dari rancangan amplifier tabung hampa. Pada awalnya adalah sebuah hadiah yang diberikan oleh John Deacon kepada Brian May. Selain seorang bassist  John Deacon adalah seorang sarjana elektronika yang juga mahir dibidang audio, dan Deacon menggunakan pengetahuannya untuk membuat music gear bagi Queen yang salah satunya adalah Deacy amplifier . Amplifier tsb hanyalah sebuah amplifier bekas penguat radio transistor mobil tahun 60-an yang dimasukan kedalam speaker bookself berukuran 6 inci yang sangat umum di Inggris pada saat itu. Tidak ada pengaturan apapun dalam amplifier ini, hanya ada input dan terminal baterai.

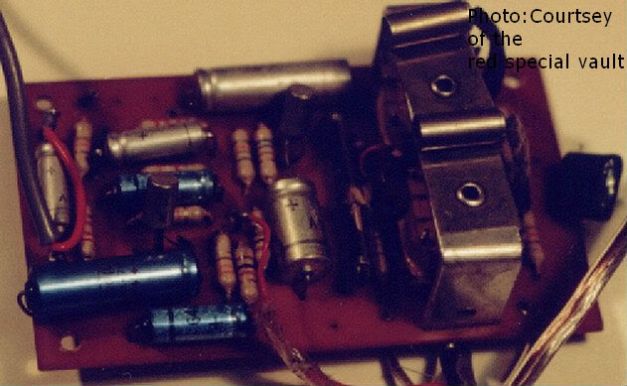

Ini adalah foto dari jantung Deacy Amp original. Source : redspecialforum.com

Brian May mendapatkan warna tone nya yang legendaris ketika dia menggabungkan Deacy Amplifier ini bersama Treble Booster rakitannya dan “The Red Special Guitar” miliknya yang juga dibuatnya sendiri. Bagi anda penggemar band music Queen tentu sudah sangat hapal dari suara gitar Brian May yang sangat unik. Selain gitarnya yang memang unik, 2 alat tsb (Deacy Amp dan Treble Booster) merupakan kunci dari tone May yang legendaris. Hampir seluruh lagu hits queen direkam menggunakan Deacy Amplifier dan treble booster tsb.

Saking terkenalnya amplifier ini banyak orang berusaha membuat duplikatnya, bahkan atas permintaan banyak orang May mau bekerja sama dengan VOX untuk membuat replika amplifier tsb. Salah satu amplifier keluaran Vox hasil kolaborasi dengan Brian May adalah VOX VBM1. Vox vbm1 dari sisi engineering sangat berbeda dengan Deacy amplifier original karena sudah menggunakan transistor silikon yang lebih baru dan reliable , namun engineer vox bekerja keras  mendesain dan meguji coba amplifier tersebut agar bersuara seperti Deacy  aslinya yang menggunakan germanium.

Sejarah lengkap Deacy Amplifier bisa dibaca di http://www.brianmayworld.com/.

DIY Deacy Amplifier Versi Audiobbm

Sesuai tulisan saya sebelumnya, saya menginginkan sebuah amplifier jadul yang bisa dinikmati saat bersantai, maka saya coba merakit amplifier ini untuk menikmati musik dengan nuansa retro. Sekali lagi ini bukan amplifier kategory hi-fi apalagi high-end dan tidak didesain dengan presisi(aslinya sekalipun), melainkan amplifier jadul yang memiliki ciri khas dan unik.

Justru karena keunikannya(cacat bawaan) amplifier ini yang menjadikan Deacy amp sebagai guitar gear yang sangat berharga bagi May bersama treble booster yang dia miliki, yang juga akan saya buat untuk melengkapinya. Mungkin proyek setelah ini adalah treble booster.

Part Hunting :  Transistor , Trafo IT/OT

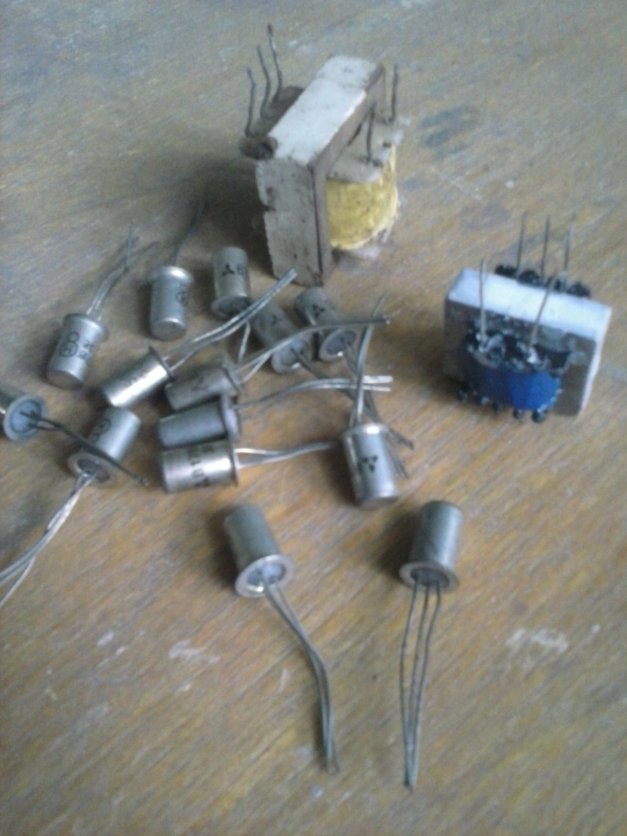

Transistor Germanium + Trafo IT OT hasil berburu.

Hal tersulit untuk proyek ini tentunya adalah ketersediaan transistor germanium yang sangat jarang, karena tidak diproduksi lagi, walaupun tentunya tetap tersedia secara online dengan harga yang relatif jauh lebih mahal. Dalam proyek ini saya gunakan transistor 2sb175 dan 2sb178 yang lebih mudah ditemukan(ini pun secara tidak sengaja masih saya miliki, sisa-sisa praktek saat masih SMP). Secara teknis ini tdk akan memberikan perbedaan signifikan dari pada transistor aslinya yang menggunakan AC 125, AC126 dan Ac128.

Transistor germanium adalah transistor jadul yang rentan bocor, maka sebelum digunakan kita harus cek satu persatu. Namun ada kalanya walaupun bocor(bocor sedikit), transistor ini masih bisa digunakan, dan ada yang mengatakan bahwa kebocoran ini yang membuat suara germanium memiliki ciri khas. Jadi kualitas transistor bisalah di tolerir sedikit.

Part kedua yang sulit didapat tentunya adalah trafo IT dan OT mini. Part ini memang dulunya tidak mahal, tapi untuk mendapatkan part ini cukup sulit. Saya mendapatkan trafo OT 191 bekas cabutan dari seorang teman pemilik Toko servis ditempat saya sekitar 3 tahun yang lalu, dan baru bulan kemarin saya mendapat trafo IT 191 ditoko Kembang Sepatu Senen. Ini juga alasan kenapa saya baru melanjutkan proyek ini setelah 5 tahun dari tulisan pertama saya, karena memang partnya belum lengkap. Bagi yang suka berburu barang bekas mungkin bisa mencarinya di loakan.

Kalau anda mau sebenarnya part ini dan kit lengkapnya semua bisa dibeli di ebay.com dengan kualitas yang lebih terjamin, tentunya harus merogoh kocek lebih dalam.  Silahkan klik link ini ; http://www.ebay.com/itm/Brian-May-Deacy-Amp-Replica-Inter-stage-and-Output-Transformer-Set-/120964144365 atau http://www.deacyamp.com/index.php?route=information/information&information_id=19

Di website tersebut dijual juga replika dari Deacy Amplifier yang dirancang sama persis baik komponen, jalur pcb dan kotaknya dengan harga 765 Poundsterling(15 juta Rupiah)…WoW…harga yang fantastis untuk sebuah amplifier 250 mili Watt!!

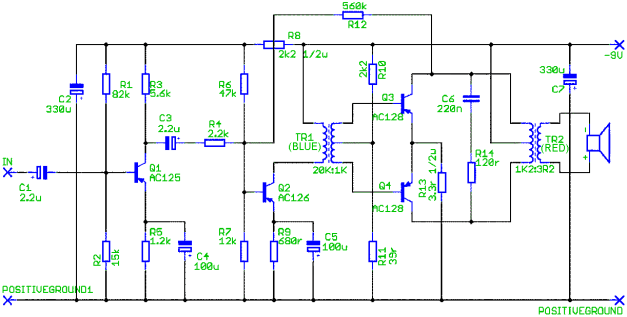

Skema Deacy Amplifier Original

Skema Deacy Amp dengan kontrol untuk recording. Source: http://www.gitaar-in-tune.nl/

Skema dan PCB.

Ini adalah rangkaian yang sederhana, bisa dibuat dengan PCB bolong atau matrix, namun metode terdahulu saya gunakan juga disini dengan menggunakan pcb polos yang dikerok dengan bor mini.

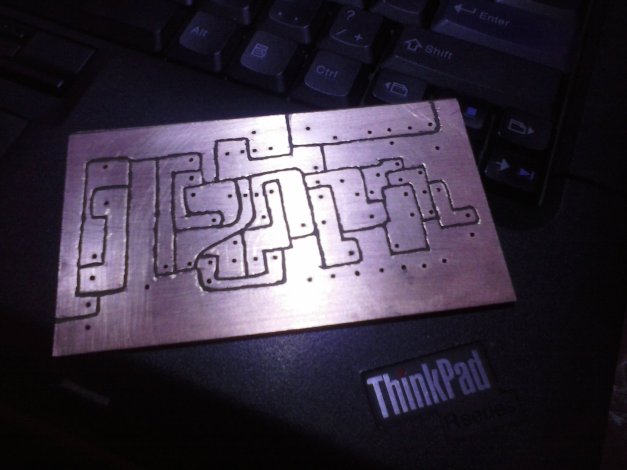

PCB: hasil melukis dengan bor tangan.

To Be Continued…. Wait…The Deacy Amp Part 2
